一.技术参数：

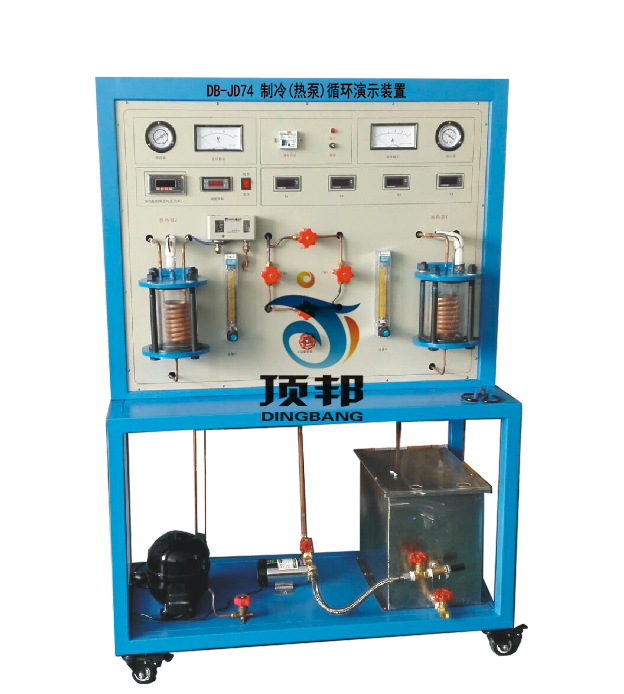

制冷(热泵)循环演示装置适用于制冷、空气调节、食品冷冻、家电等专业的教学。系统中的压缩机、蒸发器、冷凝器采用透明耐压玻璃作壳体，可直接观察到制冷剂的蒸发和冷凝现象，并通过进出水温的变化可观测制冷效果。
二.主要配置：
压缩机、盘管蒸发器、盘管冷凝器。PVC板冷却水箱；；有工作台架可随时移动。
三.产品概述：
实验装置由电量热器、制冷系统、温度测试、流量测量以及控制系统等组成。制冷量4kW 左右；可以测定吸气压力、排气压力、量热器内压力、吸气温度、排气温度、量热器入口温度、 量热器温度、室内环境温度；测量量热器的电功率以及压缩机输入功率。
1.控制屏 采用不锈钢结构底架，控制屏为双层亚光密纹喷塑结构，造型新颖；底架上布置制冷系统，可 直观展示制冷系统结构；正面设有电源控制及测量仪表功能板；底部装有四个带刹车的万向轮， 便于移动和固定。
2.交流控制单元 单相三线220V交流电源供电，经漏电流保护器控制总电源，动作电流30mA
3.制冷系统 1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式 蒸发器；制冷量：160Kcal/n，制冷剂：F11，循环水量：流量3吨，扬程9米，流量计：4-90L/h；
4.水箱：49×35×30cm；
5.分别测量加热功率和压缩机功率。制冷循环过程和热泵演示，通过键控、数显窗口实现人机 对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载 的性质；并可以贮存、查询15组功率和功率因数的测试数据。观察制冷工质的蒸发、冷凝过程及 压缩机的工作现象；
6外形尺寸：1000×500×1500mm 工作电压：220V 功率：200W
四.主要用途：
制冷(热泵)循环演示装置进行制冷循环过程和热泵演示，可观察制冷工质的蒸发、冷凝过程及压缩机的工作现象。本装置由全封闭压缩机、换热器1、换热器2、浮子节节流阀、四通换向阀及管路等组成制冷（热 泵）循环系统：由转子流量计及换热器内盘管等组成水系统，还设有温度、压力、电流、电压等 测量仪表。制冷工质采用低压工质R11。
当系统作制冷（热泵）循环时，换 热器1为蒸发器（冷凝器），换热器2为冷凝器（蒸发器）。
