DBWKB-08A 网孔型初级维修电工实训考核装置
维修电工实训装置" border="0" height="568" src="/uploads/allimg/130402/231P3H16-0.jpg" style="WIDTH: 521px; HEIGHT: 534px" width="582" />
概述
2012年上海顶邦公司新开发产品
该装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。
特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目)。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。
4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

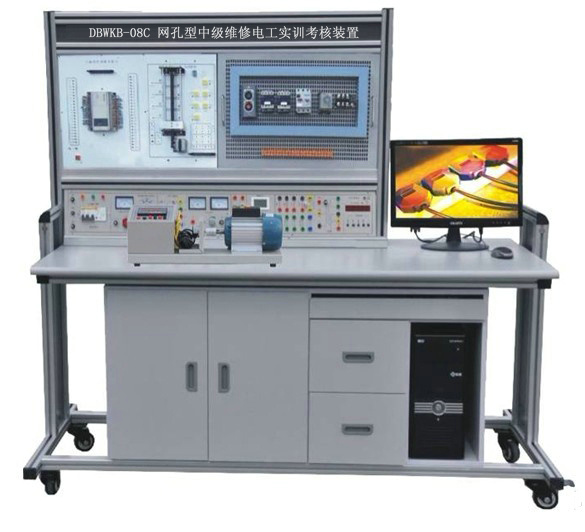

DBWKB
2012年上海顶邦公司新开发产品
该装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成电工基础电路，电机控制线路，照明配电的模拟操作、PLC可编程综合应用线路、电子技术应用电路的综合实训，通过一系列项目实训培养学生动手能力和实操技能。该装置也可作为电工考工的考核设备。
●特点
1、实训采用网孔板与挂箱相结合的方式，实训操作方便、更换便捷、易扩展功能或开发新的实训项目，动手能力强，接近工业现场。
2、综合性强：能完成电工、电力拖动、电气控制、PLC综合控制、电子技术多门学科的技能训练。
3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护功能。
4、380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即切断总电源，确保设备的安全。
5、实训管理器：平时作为时钟作用，具有设定实训时间、定时报警、切断电源等功能，还可以自动记录由于接线或操作错误所造成漏电告警总次数，为学生实训考核提供一个统一标准。
DBWKB-08D 网孔型高级维修电工实训考核装置
2012年上海顶邦公司新开发产品
该装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成电工基础电路，电机控制线路，照明配电的模拟操作、PLC可编程综合应用线路、电子技术应用电路的综合实训，通过一系列项目实训培养学生动手能力和实操技能。该装置也可作为电工考工的考核设备。
●特点
1、实训采用网孔板与挂箱相结合的方式，实训操作方便、更换便捷、易扩展功能或开发新的实训项目，动手能力强，接近工业现场。
2、综合性强：能完成电工、电力拖动、电气控制、PLC综合控制、电子技术多门学科的技能训练。
3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护功能。
4、380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即切断总电源，确保设备的安全。
5、实训管理器：平时作为时钟作用，具有设定实训时间、定时报警、切断电源等功能，还可以自动记录由于接线或操作错误所造成漏电告警总次数，为学生实训考核提供一个统一标准。
一、变频器实训挂箱：
配置三菱FR-D720S变频器，带RS485通讯接口及BOP操作面板及外围配套元器件。
二、电机导轨及光码盘测速系统
含光码盘测速系统（配有进口光电编码器）一套，不锈钢导轨一幅，导轨平整度好，无应力变形，同心度好。
●技术性能
1、输入电源：三相四线380V±10% 50Hz
2、温度：-10~+40℃相对温度<85%(25℃)
3、装置容量：<1.5KVA
4、外形尺寸：1750mm×750mm×1560mm
