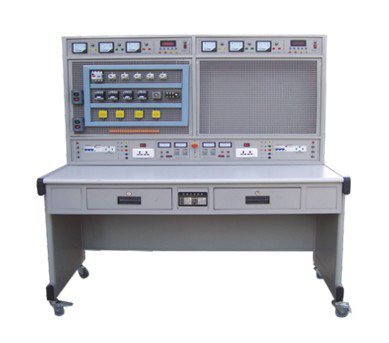

DBW-855B 网孔型电工技能及工艺实训考核装置（双面、四组）
2010款 单价:26600元
一、概述：
该实训装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。
二、特点：
1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3、设有电压型电流型漏电保护器，并有单片机自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4、实训台为四组型，每个工位配套独立电工仪表和电源，四个工位同时进行实训互不干扰。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1500mm×1400mm×1700mm
四、实训台配备
1、每一面设有起动、停止、急停功能。由单片机全程监控实训台过载和短路功能，一有情况能自动切断工作电源，故障排除复位后方可重新启动电源，确保设备和操作者安全。
2、每工位设有一个总电源开关，具有漏电保护功能，当漏电流达30mA时，保护装置动作。
3、提供单相、三相插座每组各一只。
4、每工位一路直流稳压电源：电压0-30V，电流3A，内置式继电器自动换档，多圈电位器连续调节，使用方便，有数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5Mv。
5、每工位配置交流5A电流表3只，精度1.5级。
6、每工位配置智能型功率及功率因数表1只
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
7、实训桌：铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，并配有元器件储存柜及抽屉。
五、参考实训项目
|
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
|
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转按钮线路
19．双重联锁的三相异步电动机正反转按钮线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机能耗制动控制线路
|
六、参考实训项目所需元器件清单（每组配备清单）
注：本装置每台需配四组元器件，用户也可自行购买。
|
序号
|
名 称
|
型号与规格
|
数量
|
|
1
|
单相电度表
|
DD862-2
|
1
|
|
2
|
单相闸刀开关
|
HK8
|
1
|
|
3
|
拉线开关
|
4A/250V
|
1
|
|
4
|
平灯头
|
6A/250V
|
2
|
|
5
|
园形插座
|
T3-10
|
1
|
|
6
|
电流互感器
|
LQG-0.5
|
1
|
|
7
|
墙壁开关座
|
|
2
|
|
8
|
声控开关
|
118-B30
|
1
|
|
9
|
低压断路器
|
DZ108-20/10
|
1
|
|
10
|
螺旋式保险盒
|
RL1-15/3A
|
3
|
|
11
|
直插式保险盒
|
RT14-20/2A
|
2
|
|
12
|
交流接触器
|
CJX2-0910
|
3
|
|
13
|
辅助触头
|
F4-22
|
3
|
|
14
|
热继电器
|
R16B-20/3
|
1
|
|
15
|
通电延时时间继电器
|
ST3PA-B/380V（0-60S）
|
1
|
|
16
|
时间继电器座
|
PF-083A
|
1
|
|
17
|
3H铁壳按钮
|
|
2
|
|
18
|
行程开关
|
LX9-222
|
2
|
|
19
|
行程开关
|
LX9-001
|
2
|
|
20
|
倒顺开关
|
K03-15
|
1
|
|
21
|
日光灯管
|
Y210RR25/10W
|
1
|
|
22
|
镇流器
|
13W
|
1
|
|
23
|
日光灯座
|
|
2
|
|
24
|
接线端子排
|
JF5-2.5/5
|
5
|
|
25
|
G形导轨
|
|
1
|
|
26
|
走线槽
|
|
2米
|
|
27
|
螺丝
|
|
90
|
|
28
|
螺丝刀
|
|
2
|
|
29
|
尖嘴钳
|
|
1
|
|
30
|
剥线钳
|
|
1
|
|
31
|
三相鼠笼异步电动机
|
380V/Y/△180W
|
1
|
