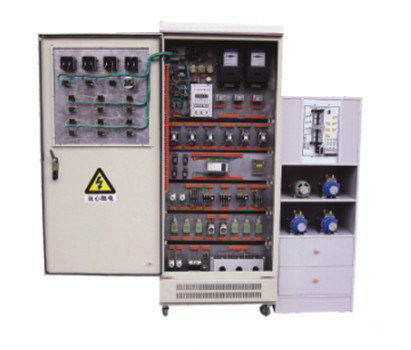

DB-760C型高级电工、电拖实训考核装置(柜式)
价格:28500元
一、产品特点：
DB-760C型高级电工、电拖实训考核装置是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求，根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜，利用柜体的双面空间，布置电器及配套实验器材，能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目，该电工、电拖实训考核装置坚持理论联系实际的原则，突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套设备适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
二、结构及电器配置：
该装置按标准电气控制柜设计制造规格，充分利用双面位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，为了延长电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气连接。
三、主要技术参数：
1、输入电源：电压AC380V±5%，电流5A。
2、外形尺寸：700cm×500cm×1700cm
3、设备重量：230Kg
四、实验操作项目：
|
1、触摸开关控制白炽灯电路；
2、白炽灯控制电路；
3、人体感应开关控制楼梯白炽灯电路；
4、声控开关控制楼梯白炽灯电路；
5、日光灯控制电路；
6、单相电度表直接安装电路；
7、单相电度表间接安装电路；
8、单相电动机控制电路；
9、并励直流电动机调磁调速电路；
10、并励直流电动机电枢回路串电阻调速电路；
11、并励直流电动机电枢回路串电阻二级起动
控制电路；
12、并励直流电动机电枢反接法正反转控制电路；
13、电流互感器与电流表配用接线电路；
14、电压表、电流表安装电路；
15、三相四线有功电度表直接安装电路；
16、三相四线有功电度表间接安装电路；
17、三相四线无功电度表直接安装电路；
18、三相四线无功电度表间接安装电路；
19、一台电流互感器用于单相回路的接线电路；
20、两台电流互感器接成不完全星形接线电路；
21、三台电流互感器接成星形接线电路；
22、两台电流互感器差接接线电路；
23、三台电流互感器接成三角形接线电路；
24、万能转换开关和电压表测量三相电压接线电路；
25、异步电动机点动控制电路；
26、异步电动机自锁控制电路； |
27、具有过载保护自锁控制电路；
28、异步电动机单向点动、起动控制电路；
29、异步电动机两地控制电路；
30、异步电动机联锁正反转控制电路；
31、正反转点动、起动控制电路；
32、双重联锁正反转控制电路；
33、自动往返控制电路；
34、位置开关作自动停止正反转起动控制电路；
35、带有点动的自动往返控制电路；
36、异步电动机星、三角控制电路；
37、接触器控制星、三角控制电路；
38、串电阻降压起动控制电路；
39、异步电动机反接制动控制电路；
40、异步电动机能耗制动控制电路；
41、双速电动机的切换运行控制电路；
42、手动顺序起动控制电路；
43、自动顺序起动控制电路；
44、C620-1型车床控制电路；
45、电动葫芦 电气控制电路；
46、Y3150型滚齿机控制电路；
47、PLC控制电动机启停
48、PLC控制电动机Ｙ/△启动
49、PLC控制电动机正反转
50、PLC控制电动机顺序启动51、PLC控制
电动机往返运动
52、PLC控制电动机Ｙ/△转换时间的调节
53、四层电梯控制系统 |
……自由设计项目。
注：本装置配备2台三相异步电动机(180W)，一台双速三相异步电动机(180W)，一台直流电动机(180W)，一台四层电梯仿真模型。
DB-760C 型高级电工、电拖实训考核装置每台配置清单（柜式）
一．电工部分
|
序号
|
名称
|
数量
|
单位
|
备注
|
|
1
|
日光灯实训组件
|
1
|
套
|
上海
|
|
2
|
彩色灯泡及灯座
|
10
|
套
|
上海
|
|
3
|
单线开关
|
1
|
只
|
上海
|
|
4
|
二线开关
|
1
|
只
|
上海
|
|
5
|
单相漏电开关
|
1
|
只
|
正泰
|
|
6
|
三相开关
|
1
|
只
|
长江
|
|
7
|
调光开关
|
1
|
只
|
飞雕
|
|
8
|
触摸延时开关
|
1
|
只
|
飞雕
|
|
9
|
人体感应自动开关
|
1
|
只
|
飞雕
|
|
10
|
声光控延时开关
|
1
|
只
|
飞雕
|
|
11
|
盒式开关
|
1
|
只
|
上海
|
|
12
|
插座
|
2
|
只
|
飞雕
|
|
13
|
螺旋式溶断器
|
2
|
只
|
正泰
|
|
14
|
4uF电容
|
1
|
只
|
上海
|
|
15
|
单相电度表
|
1
|
只
|
上海
|
|
16
|
单相交流电机
|
1
|
只
|
鹿城
|
二．电拖部分
|
序号
|
型号
|
名称
|
数量
|
单位
|
备注
|
|
1
|
D247LE﹣32
|
三相漏电开关
|
1
|
只
|
正泰
|
|
2
|
|
电流互感器
|
3
|
只
|
正泰
|
|
3
|
DT862﹣4
|
三相四线有功电能表
|
1
|
只
|
正泰
|
|
4
|
DX862﹣4
|
三相四线无功电能表
|
1
|
只
|
正泰
|
|
5
|
CJX2﹣0901
|
交流接触器
|
6
|
只
|
正泰
|
|
6
|
JZ7﹣44
|
中间继电器
|
2
|
只
|
正泰
|
|
7
|
JR36﹣20
|
热继电器
|
3
|
只
|
正泰
|
|
8
|
|
螺旋式熔断器
|
4
|
只
|
正泰
|
|
9
|
YBLX﹣19/21
|
行程开关
|
6
|
只
|
正泰
|
|
10
|
ST3
|
电子式时间继电器
|
2
|
只
|
SUNWORLD
|
|
11
|
|
桥堆
|
1
|
只
|
上海
|
|
12
|
200KVA
|
变压器
|
1
|
只
|
德力西
|
|
13
|
|
可控硅
|
1
|
只
|
上海
|
|
14
|
1K／100W
|
可调瓷盘
|
3
|
只
|
德力西
|
|
15
|
380（△）180W
|
鼠笼式三相异步电机
（带离心开关）
|
1
|
只
|
鹿城
|
|
16
|
|
双速异步电机
|
1
|
只
|
鹿城
|
|
17
|
50W／220V
|
直流并励电动机
|
1
|
只
|
鹿城
|
|
18
|
40点
|
PLC三菱主机
|
1
|
只
|
日本
|
|
19
|
|
三菱主机工作电源等
|
1
|
套
|
|
三．控制面板部分
|
序号
|
型号
|
名称
|
数量
|
单位
|
备注
|
|
1
|
6L2
|
交流电压表 450V
|
1
|
只
|
精华
|
|
2
|
6L2
|
交流电流表 30A
|
3
|
只
|
精华
|
|
3
|
|
指示灯
|
7
|
只
|
正泰
|
|
4
|
|
控制按钮
|
8
|
只
|
正泰
|
|
5
|
|
转换开关
|
1
|
只
|
长江
|
四．仿真电梯模型一台
