DB-R03 绘图桌

一.概述
  工程制图是工程界的语言，工程制图是理工科主要的技术基础课。如何更陆地培养学生的空间思维能力，更有效地掌握绘图基本功，这是广大师生多年的愿望。
绘图桌，可以创造个理想的、清新的制图环境与学习气氛，有利于教学计划的顺利实施与教学质量的提高。工程制图实训成套设备 包括学生制图桌、教师演示台、高亮度投影仪活动转椅及教学桌。
建筑工程制图室是建筑类专业的专业基础实验室，主要用于学生完成建筑识图、手工绘图等教学任务，旨在培养学生掌握建筑图纸的识图技巧和手工绘图的绘图方法，加强学生应用新技术、新方法的训练，提高学生发现问题、分析问题和解决问题的能力。
其中学生绘图桌经过多年的改进，现具有实用方便，配备齐全，轻巧大方，坚固耐用、拆装方便等特点。
桌子右面可入置仪器、工具，下面抽屉供学习资料、工具书等。
教师用的绘图桌，除上课时供操作投影仪使用外，主要用于辅导学生时现场批改作业及示范教学用。
绘图桌经使用后，深受广大师生欢迎，改变了以往上下课搬图板或绘图没有图板，在寝室随处画等现象，大大提高了绘图效率，改善了图面质量，全面提高教学质量。
绘图桌不但适用于制图教学，也同样适用于继课程的设计及毕业设计。
对于非机，非土类专业，使用2号以下的图幅，可选用小号制图桌，这样占地面积相应减小，附件也适当减少。本系列绘图桌除适用于大中专技校以及各类职业学校外，各设计科研单位及工厂企业的技术部门均可使用或稍加改进后使用。


(教师绘图桌)

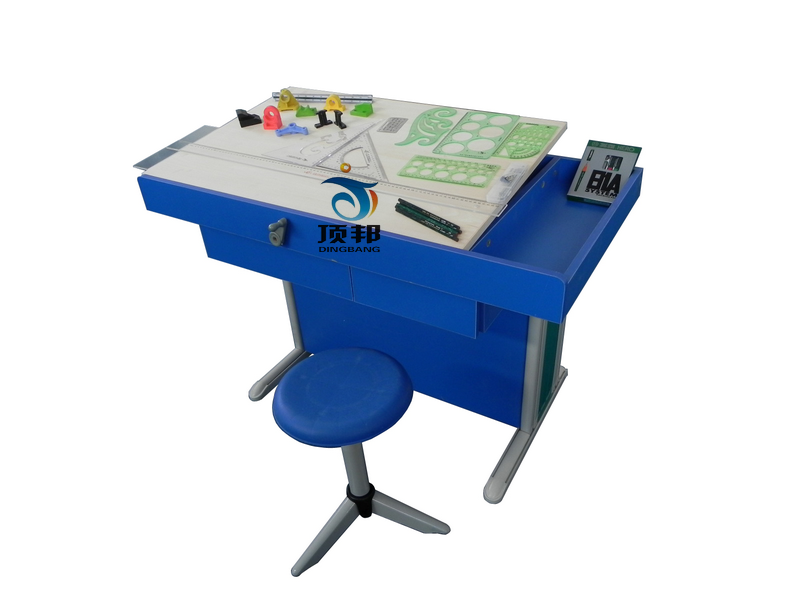

(学生绘图桌)

案例:

主要参数：
1、 绘图板：
规格：900mm（长）×600mm（宽）×20mm（厚）；
材质：板面为双面三层椴木胶合板；
板面内框架为十字龙骨。
2、 绘图桌：
规格：1100mm（长）×620mm（宽）×730mm（高）；：
钢木结构，桌体材料选用16mm厚优质双贴面三聚胺板，桌体板截面选用优质PVC胶封；
台面下有两个抽屉，可放置文具、资料等；
面板下面有升降架，规格为685mm×485mm，材质合金，厚度1mm，面板倾角具有0-45°范围可调；
桌体下部左右两边为1.2mm厚度的钢质支撑架连接。
3、钢架结构绘图凳：
塑钢升降凳，PVC座面，钢管身，管身钢材厚度1mm，烤漆处理；
凳面厚6mm，底座三锥形设计；
整体高度45cm。
 工程制图桌配置清单
