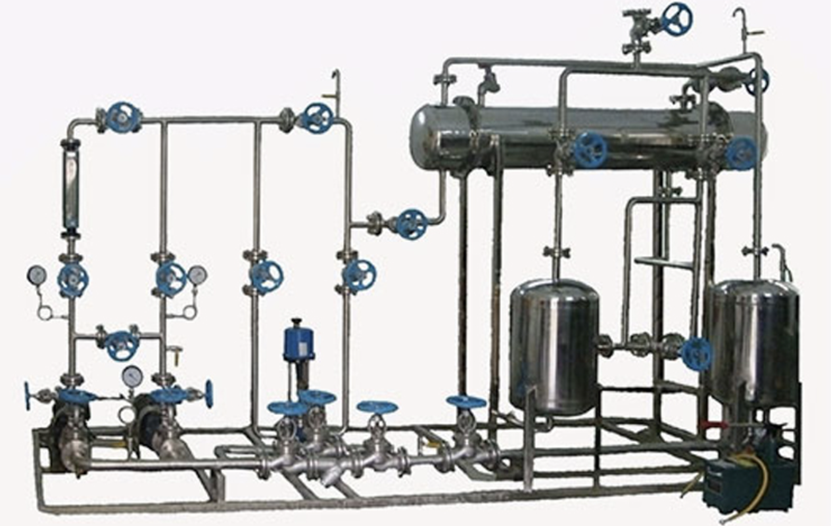

- DB-HRQ101 换热器管路拆装实训装置
分项 说 明 装置功能 1．用于训练学生拆卸和组装化工生产常见的管路、管件及换热器等。能进行管路的拆卸与组装；法兰、螺纹的连接训练；并能进行管路气密、耐压、试漏测试。 2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。 3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。 4、检查学生对换热器内部结构熟悉程度、考察选手对化工设备安全性检验知识及技能掌握的程度。 设计参数 液体流量：0～8m3/h。 液体温度：常温。 外形尺寸 对象部分：3800×800×2400 (长×宽×高mm)，钢制花纹板喷塑底座。整机采用304不锈钢制作，喷漆花纹防滑钢板底座。 测控部分：开关盒集成于对象部分之上。 外配设备：无。 公用工程 水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。 电：电压AC380V，功率4.4kW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。 气：无。 实验物料 清洁自来水 对象组成 水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。 循环水泵：机械密封卧式连轴化工泵 供电：三相380VAC ，功率：4.4kW，数量2台。 水泵进口管路：不锈钢材质，DN50，配合法兰安装阀门及过滤器。 水泵出口管路：不锈钢材质，DN32及DN40，配合法兰安装阀门。 回流管路：不锈钢材质，DN25。 安全泄压管路：不锈钢材质，DN25。 灌泵管路：不锈钢材质，专用灌泵管路，方便操作检验。 耐压测试管路：不锈钢材质，专用管路耐压测试接口。 电源设备：布线槽，带漏电保护的空气开关盒。 测控组成 变量 检测机构 显示机构 执行机构 离心泵
进口压力压力表： 精度：1.5%FS 压力表就地显示 无 离心泵
出口压力压力表： 精度：1.5%FS 压力表就地显示 管路出口阀
（手动）流体流量 玻璃转子流量计：精度：4%FS 流量计就地显示 管路出口阀
（手动）流体温度 双金属温度计：精度：1.5%FS 温度计就地显示 无 设备装系统 名称 规格 数量 备注 循环水泵 机械密封卧式连轴化工泵，功率：2.2KW,流量：10m3/h。 2 国标 水箱 镜面不锈钢，φ500×600 2 换热器 不锈钢（列管）Φ 219；换热管，φ 20×2×1000mm，16 根。 1 过滤器 不锈钢，法兰式，DN50 1 国标 电动调节阀 不锈钢，法兰式，DN32，4-20mA输出，精度：0.5%FS 1 国标 闸阀 不锈钢，法兰式，DN50 2 国标 铜球阀 螺纹式DN15 4 国标 止逆阀 不锈钢，DN40 1 国标 安全阀 不锈钢，DN25 1 国标 截止阀 不锈钢，法兰式，DN40 1 国标 法兰 不锈钢，DN32 1组 国标 不锈钢，DN40 不锈钢，DN50 国标 活接、三通、
弯头等不锈钢，与管路配套 1组 国标 管路 不锈钢管
DN25、N32、DN40、DN501组 国标 不锈钢软管 1 国标 电气组成 电气元件 数量 电源插头 1个 4P空气开关 1个 8路开关盒等 1组 备注 上述不锈钢均为SUS304材质。 拆装工具及试压检漏设备
序号 名称 规格 单位 数量 1 管子钳 450mm 把 1 2 管子钳 300mm 把 1 3 活动扳手 12寸 把 1 4 活动扳手 10寸 把 1 5 呆扳手 17~19 把 1 6 呆扳手 22~24 把 1 7 两用扳手 17mm 把 1 8 两用扳手 19mm 把 1 9 两用扳手 22mm 把 1 10 两用扳手 24mm 把 1 11 木榔头 2.5寸 把 1 12 穿心一字批 12寸（敲棒） 把 1 13 螺丝一字批 小号 把 1 14 螺丝一字批 中号 把 1 15 螺丝十字批 小号 把 1 16 螺丝十字批 中号 把 1 17 水平尺 600mm 把 1 18 直角尺 LG-ZT300 12"/300mm 把 1 19 卷尺 3m 把 1 20 普通游标卡尺 LG-W150 6"/0-150mm 把 1 21 螺栓螺母 M12×45 套 10 22 螺栓螺母 M14×50 套 20 23 螺栓螺母 M14×55 套 10 24 生料带 聚四氟乙烯 卷 4 25 石棉垫片 DN25 片 10 26 石棉垫片 DN32 片 10 27 石棉垫片 DN40 片 10 28 石棉垫片 DN50 片 10 29 螺旋紧线器(花篮) 14寸 只 2 30 吊环 与螺旋紧线器配套 只 2 31 不锈钢管夹 夹Ф38 的管子 只 2 32 膨胀螺丝 Ф10 个 4 33 安全帽 橘红色 顶 3 34 试压泵 SB-2.5手动 台 1 35 货架 2.4×0.6×1.5(m)
(分三层）个 1
