• DBGY-06C 汽车电工电子技术综合技能实训平台
               汽车电工电子技术综合技能实训平台

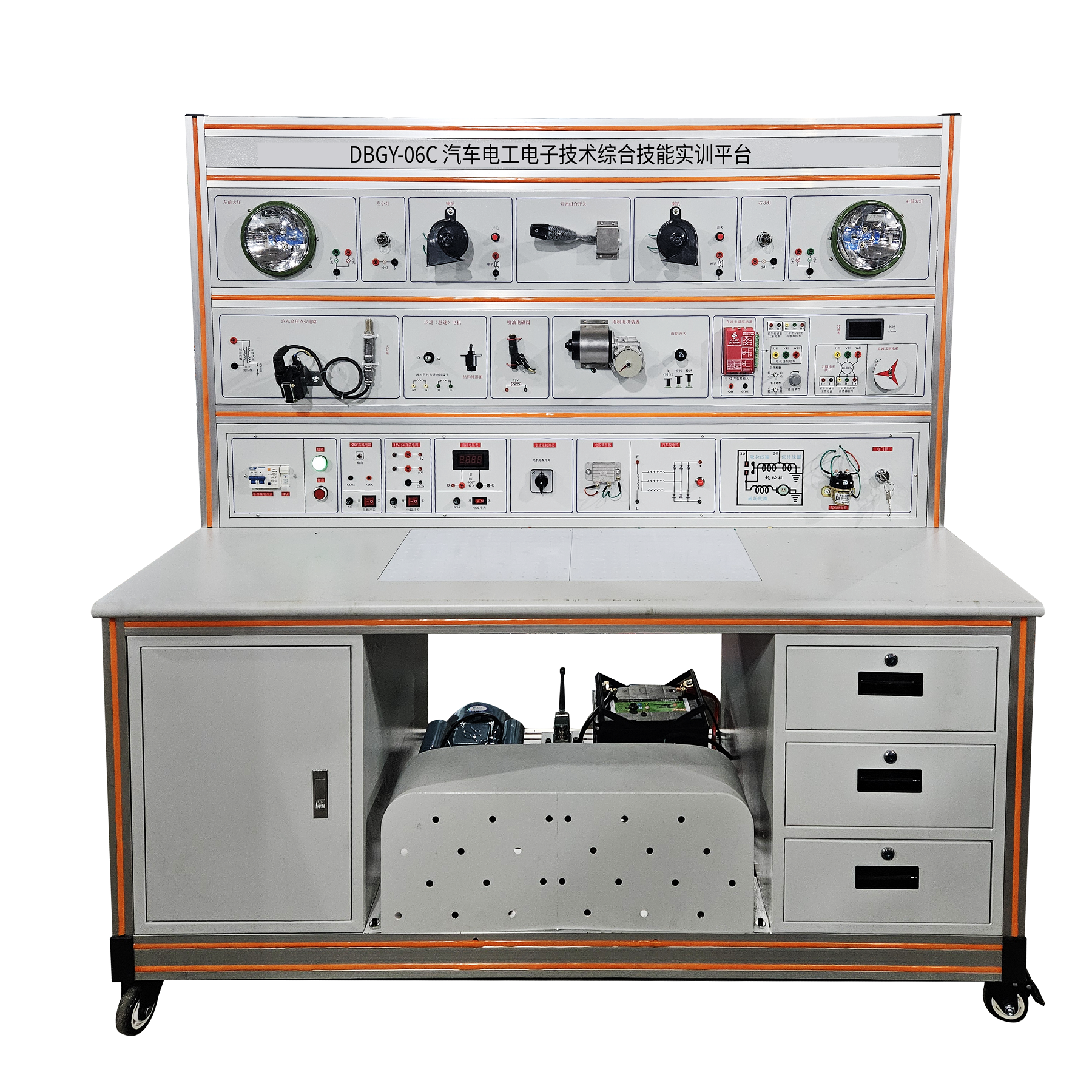

    (设备外形结构图片)

    一、设备概述
    汽车电工电子综合技能实训平台应用于电动汽车、混动汽车电工电子基础实训教学,平台采用铝合金拼接式,分为3层模块式单元结构,方便组合各种系统电路;包含汽车基础电路认知实训、汽车基础电路检测单元等。
    二、技术指标
      1、输入电源:单相三线制  AC220V±5% 50HZ。
    2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<5000m。
      3、外形尺寸:尺寸(长*宽*高,单位:MM): 1600*700*1600。
      4、装置容量:<2.0KVA。
    5、安全保护:漏电保护,接地保护措施。
    三、设备的配置
    巴西vs塞尔维亚即时走地 由实训电源箱、上层台架、桌面及模块收纳柜和抽屉柜组成。
    (一)实训电源箱
        电源箱外壳为铁质双层亚光密纹喷塑结构,钢质面板。为实验提供交流电源、直流电源、及测试仪表等。具体功能如下:
    1、单相三线220V电源输入,经漏电保护器后,由接触器通过起、停按钮进行操作;设备提供220V电源开关,用于控制交流电机的启停,进而控制汽车三相交流发电机,可为12V蓄电池充电。
    2、提供12V、5V直流工作电源,为汽车电子模块供电,提供直流电压表1只。
    3、上层台架以实验面板为模块式结构,每个模块上安装有相应的汽车配件,(包含怠速电机、灯光及组合开关、雨刷电机及开关、喇叭、喷油嘴电磁阀,点火变压器,火花塞,汽车发电机,电压调节器,起动机,12V延时起动继电器,12V蓄电池等)大型配件独立安装,小型元件组合在一个模块上,方便组合各种系统线路。
    4、汽车电子元件模块由注塑透明封闭元件盒及PCB板构成。元件盒体由透明有机工程塑料注塑而成,具有示教功能,使用者能够观察到元件形状和接线方式,有利于教师讲解和学生认识;面板采用PCB制作而成,表面清爽、符号线路清晰、元件更换容易。元件盒面板尺寸58mm*58mm,尺寸58mm*124mm,124mm*146mm三种规格。
    5、桌面安装有实验盘(采用350mm*300mm塑料洞洞板),可完成线路搭接训练。自由搭建电工电子理论模型电路,实践检验和学习汽车相关应用电路。
    6、实验桌采用4080,4040工业铝型材结构,带有万向轮,实验桌下面设有模块收纳柜和3层抽屉柜,可放置汽车电子实训模块和实训工具,文件等。
    四、设备配置表

    NO配置名称参数单位数量
    1实训电源箱及
    上层台架
    包含电源箱,怠速电机、灯光及组合开关、雨刷电机及开关、喇叭、喷油嘴电磁阀,点火变压器,火花塞,汽车发电机,电压调节器,起动机,12V延时起动继电器,12V蓄电池等)1
    2实训桌采用铝型材结构,带有万向轮,设有模块收纳柜和3层抽屉柜1
    3学生凳钢木结构方凳2
    4透明型汽车电子元件实训模块555定时器的应用1
    三相交流发电机模块1
    燃油喷射系统模块1
    整流滤波模块1
    点火控制模块1
    可变电阻器模块1
    升压模块1
    降压模块1
    ISO 5针继电器模块1
    SPST开关模块1
    基础电子元件识别与检测模块1
    步进电机驱动控制模块1
    多路故障报警技能实训模块1
    集成功率放大电路模块1
    汽车雨刷自动控制器模块1
    汽车转向灯控制线路1
    车速传感器测试模块1
    单双丝灯泡1
    闪光灯模块1
    5实训连接线2号、4号实训导线1
    6指导书
    1
    7★配套教学资源注:购买5台以下无此项配置共1


    实训项目
    项目一:基础电子元件识别与检测
    1.1 电阻、电容、二极管、发光二极管、三极管、电感,晶闸管的结构与认知。
    1.2.用万用表检测电阻、电容、二极管、发光二极管、三极管、晶闸管等器件的性能。
    项目二:汽车电子配件识别与检测
    2.1 怠速电机、灯光及组合开关、雨刷电机及开关、喇叭、喷油嘴电磁阀,点火变压器,火花塞,汽车发电机,电压调节器,起动机,12V延时起动继电器,12V蓄电池等的识别与认知。
    项目三:汽车转向控制线路技能实训
    3.1汽车闪光器线路的工作原理
    3.2汽车转向控制线路搭建、测量
    3.3测量继电器的线圈电阻值判断继电器的好坏
    3.4测量电位器、调整闪光频率
    项目四:汽车发电机稳压线路技能实训
    4.1汽车发电机电压调节的工作原理
    4.2汽车发电机电压控制线路搭建、测量
    项目五:汽车发电机整流线路技能实训
    5.1汽车发电机三相交流电整流的工作原理
    5.2汽车发电机三相交流电整流电路搭建、测量
    5.3会测量及应用整流二极管
    项目六:汽车起动机控制线路技能实训
    6.1汽车起动机控制线路的工作原理
    6.2汽车12V延时继电器起动机控制线路搭接和测量
    项目七:汽车点火线圈控制线路技能实训
    7.1汽车点火线圈控制线路的工作原理
    7.2汽车点火线圈控制线路的搭接和测量
    项目八:汽车喷油线圈控制线路技能实训
    8.1汽车喷油线圈控制线路的工作原理
    8.2汽车喷油线圈控制线路搭接和测量
    8.3理解三极管驱动,MOS管驱动原理
    项目九:汽车雨刷电动机机控制线路技能实训
    9.1汽车雨刷电动机机控制线路的工作原理
    9.2汽车雨刷电动机机控制线路的搭接和测量
    9.3 汽车雨刷回位
    项目十:汽车步进(怠速)电机控制线路实训
    10.1汽车步进(怠速)电机控制线路的工作原理
    10.2汽车步进(怠速)电机线路的搭接和测量
    10.3 汽车步进(怠速)电机结构及驱动控制原理
    项目十一:汽车音响集成功放控制线路实训
    11.1汽车音响集成功放控制线路(TDA2030A)的工作原理
    11.2汽车音响功放(TDA2030A)放大线路的搭建和检测
    项目十二:多路故障报警技能实训
    12.1多路故障报警线路工作原理分析
    12.2 逻辑代数、逻辑电路
    12.3与非门集成线路的内部组成、工作原理
    项目十三:转速测量电路技能实训
    13.1霍尔测速传感器的工作原理分析
    13.2霍尔测速传感器的线路的搭建和检测
    六、配套教学资源(共配1套,购买数量5台以下无此项配置)
    汽车电子实训仿真软件与汽车电子实训考核装置完美搭配,实训内容从汽车电子基础到汽车电子应用实例,包括模拟发动机燃油系统、点火系统的运行,传感器信号采集与及执行器运行控制,废气与怠速阀等控制实例实验,传感器的特性和执行器控制由自行开发主机微处理器监控。通过计算机和专用软件对汽车ECU、传感器和执行器进行仿真、测量、调试、诊断。
