• 电拖与照明实训平台由钢板作制作的多功能安装板(网孔板)实训台和电源装置等组成。实训时选择的各种元件、器件和部件,可方便地安装在网孔板上,方便灵活。
    根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训,电拖与照明实训平台由钢适用范围广,可完成的教学内容和实训项目多。使用完毕的元件、器件和部件,从实训台上拆下,集中保管,损坏和丢失少。一个实训场所,可以完成几个专业的教学和实训,经济适用。对实训场所不多、教学经费投入受限制的学校,电拖与照明实训平台由钢是一种理想的职业教育巴西vs塞尔维亚即时走地 。

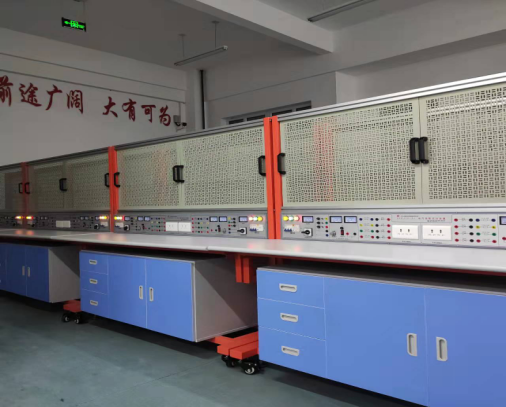

    电拖与照明实训平台


    一、设备技术指标
    1. 外型:整体尺寸1632mm×750mm×1638mm;
    2. 实训台架的材料:钢板、铝合金结构;
    3. 电源:
    1)输入:三相AC 380V ±10% 50HZ 三相五线;
    2)固定交流输出:三相五线  380V 接插式2组、220V接插式2组。
    4.整流二极管:提供整流二极管1N5408四个,用于能耗制动电路。
    5.可调直流输出: 0~24V/2A连续可调2组(带有指针电压、指针电流表实时监控电源变化);
    6.各种规格的电阻
      提供75Ω/75W功率电阻三个,用于降压启动电路。
      提供10Ω/25W功率电阻一个,用于能耗制动电路。
    7. 接口及仪表:指针式电压表 2 只,时刻监控电网电压变化;
    8. 保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。
    二、 设备结构功能
    本实训台由实训屏(内置电源)、实训桌、实训储物柜三大部分组成。
    1.以30mm×30mm成型方钢作为设备主要框架材料;实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接,表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用;由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构;固定机构的下方是铁制双工位电源箱,每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出;
       2、实训桌桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级;实验桌底部装有至少4个导向轮,方便实训台架移动;
       3、实训储物柜采用标准结构和抽屉式,左侧有3层抽屉,用于存放工具以及实训资料;右侧的双拉门式设计,可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整,外形尺寸为:1300mm×600mm×510mm。
    4、网孔板:采用数控冲床精加工而成,网孔分布合理、均匀。孔径统一,可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM,大小774*580MM
    三、参考实训项目
    照明部分
    1.电工布线工艺实训
    2.两个开关控制一盏灯线路训练
    3.声控开关控制白炽电路训练
    4.二地控制一盏灯电路训练
    5.三地控制一盏灯电路训练
    6.日光灯线路接线训练
    7.单相电度表直接安装接线
    8.单相电度表经电流互感器安装接线
    9.室内照明电路安装训练
    10.配电板安装训练
    电拖部分
    12.三相异步电动机直接启动控制
    13.三相异步电动机接触器点动控制线路
    14.三相异步电动机接触器自锁控制线路
    15.三相异步电动机Y/△自动控制线路
    16.接触器联锁的正反转控制线路
    17.按钮联锁的三相异步电动机正反转控制线路
    18.双重联锁的三相异步电动机正反转控制线路
    19.三相异步电动机多地控制
    20.工作台自动往返控制线路
    21.三相异步电动机串电阻降压启动控制线路
    22.三相异步电动机能耗制动控制线路

    四、 配置表(单台)


    序号名    称每台数量单位备 注
    1控制屏1
    2实训桌1
    3储存柜1

    4学生凳2
    5网孔板2照明与电拖各一
    6器材配备1见表一
    7指导书1



    表一  每套器材配备配置清单

    序号名    称型号与规格数   量
    1电器元件单相电度表DD862-21
    单相闸刀开关HK81
    平灯头6A/250V2
    墙壁插座
    1
    电流互感器BH0.661
    墙壁开关底座
    2
    声控开关
    1
    漏电保护断路器DZ47LE-32  4P C161
    2P保险盒+熔断管RT18-32X1
    3P保险盒+熔断管RT18-32X1
    交流接触器CJX2-09103
    辅助触头F4-223
    热继电器R16B-20/31
    通电延时时间继电器ST3PA-B/380V(0-60S)1
    时间继电器座PF-083A1
    3H按钮
    2
    行程开关LX9-2222
    行程开关LX9-0012
    日光灯管Y210RR25/10W1
    镇流器13W1
    日光灯座
    2
    接线端子排
    5
    G形导轨
    1
    走线槽
    2米
    螺丝及塑料卡子
    200
    2常用工具螺丝刀
    2
    尖嘴钳
    1
    剥线钳
    1
    3电机三相鼠笼异步电动机380V/Y/△180W,单速1
