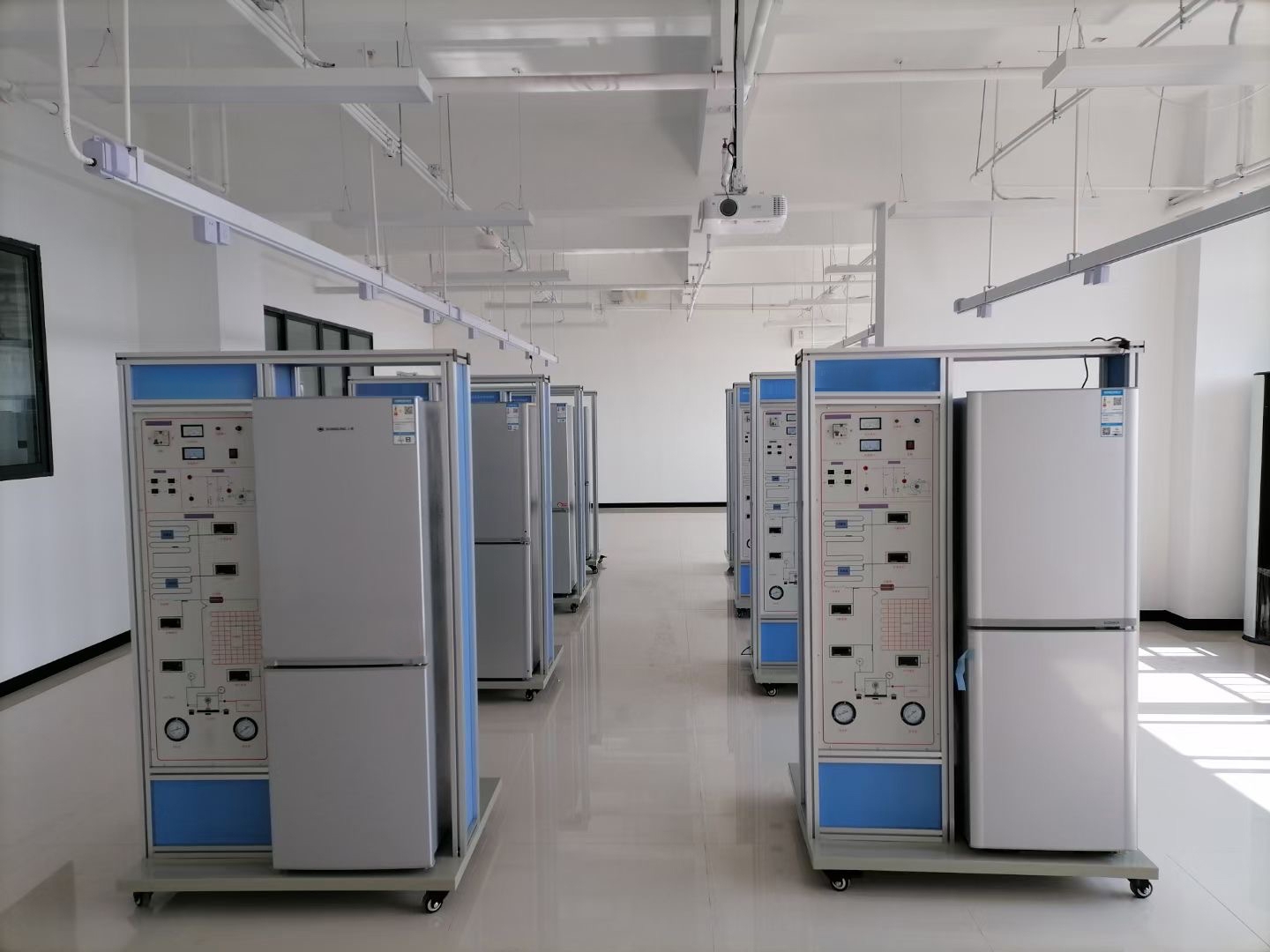

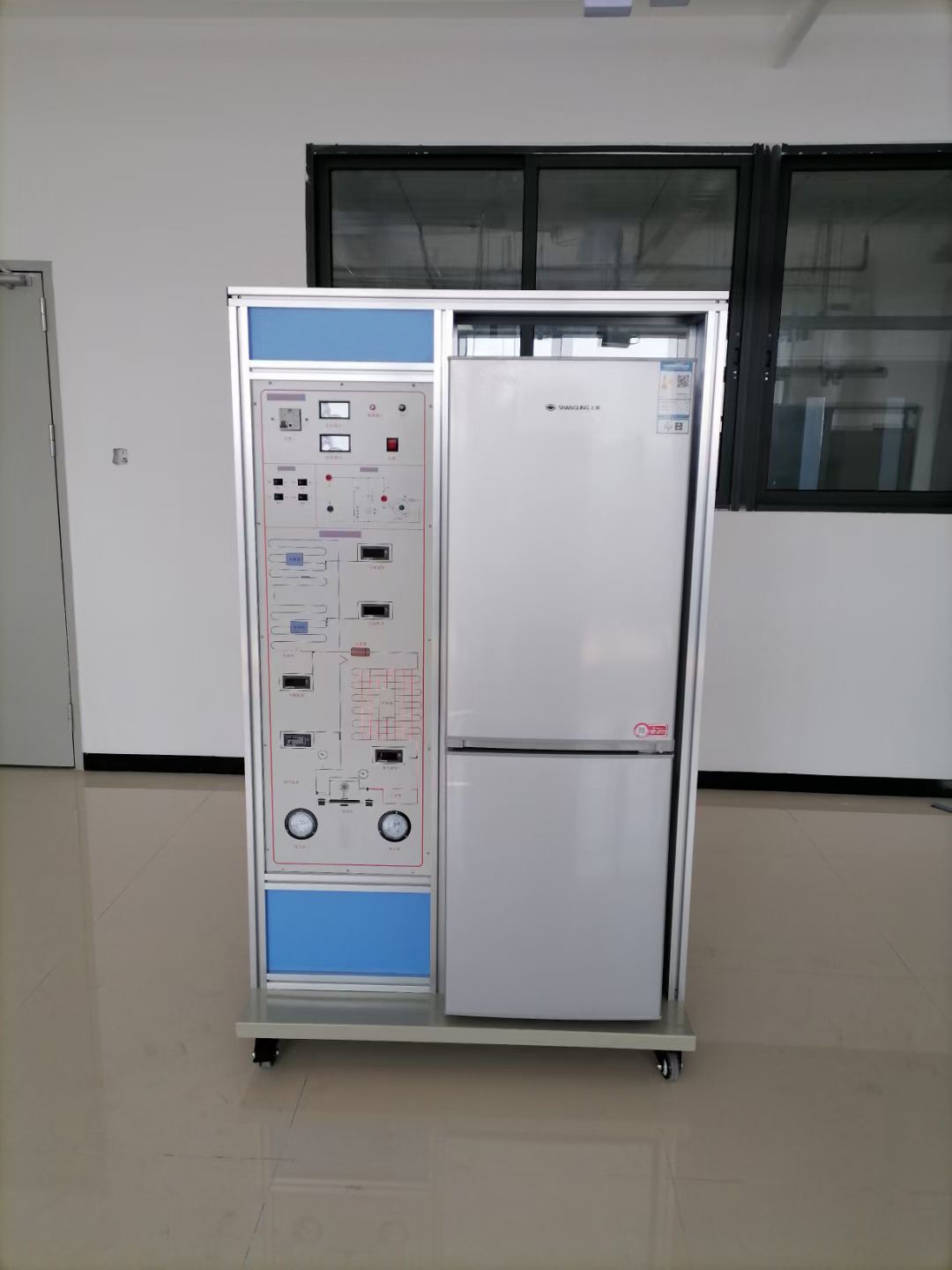

一．装置概述：
电冰箱制冷系统实训考核装置是根据《中华人民共和国教育行业标准（制冷和空调运用与维修专业仪器设备配备标准）》，教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。
电冰箱制冷系统实训考核装置适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。
电冰箱制冷系统实训考核装置适合制冷及相关专业初、中级工的鉴定及考核。

一. 装置的技术参数
1.电源 AC 220V±10% 50Hz
2.额定输入功率 400W
3. 电冰箱总有效容积 215升
4.额定输入电流 1A
4.制冷剂 R600a
5.外形尺寸（大约） 1000×800×1700 mm
6.安全保护 具有过压、过流、过载、漏电保护措施，符合国家相关标准。
7.环保 材料选用符合国家相关环保标准

三．设备功能特点
1. 采用真实的电冰箱作为教学、实训、考核对象，使学生能够了解和掌握实际冰箱制冷系统的结构、工作原理及维修技能；
2. 制冷系统检测分为温度和压力两个部分；
1) 压缩机出口温度；
2) 冷凝器出口温度；
3) 压缩机进口温度；
4) 冷藏室温度；
5) 冷冻室温度；
6) 冷凝器出口压力；
7) 压缩机进、出口压力；
3. 老师可在电冰箱制冷系统上设置相应的故障点；
4. 在制冷系统中设置故障点后，学生通过对故障现象及各测量点的温度、压力数值变化的综合分析来判定故障点的位置并排除故障，
5. 采用流程图加测量仪表的方式，可以直接显示各测量仪表所测点的位置，学生可以更加直观地了解制冷系统运行数据变化情况；
6. 配套相应的制冷教学软件，该软件可以动态的演示各种相关制冷设备的工作原理和制冷系统的工作过程，交互性强，使学生能够很容易地掌握各种制冷系统的相关技术知识。
四．装置提供的实训项目有：
1. 常握实际冰箱制冷系统的结构、工作原理及维修技能；
2. 制冷系统的检测
3. 故障点的查找及排除
4. 制冷系统制冷剂过多故障；
5. 制冷系统毛细管脏堵塞；
6. 制冷系统冷凝器出口堵塞；
7. 制冷系统高压低压串气故障；
8. 制冷系统回气管堵塞；
9. 制冷系统制冷剂过少故障；
五．装置的配置
