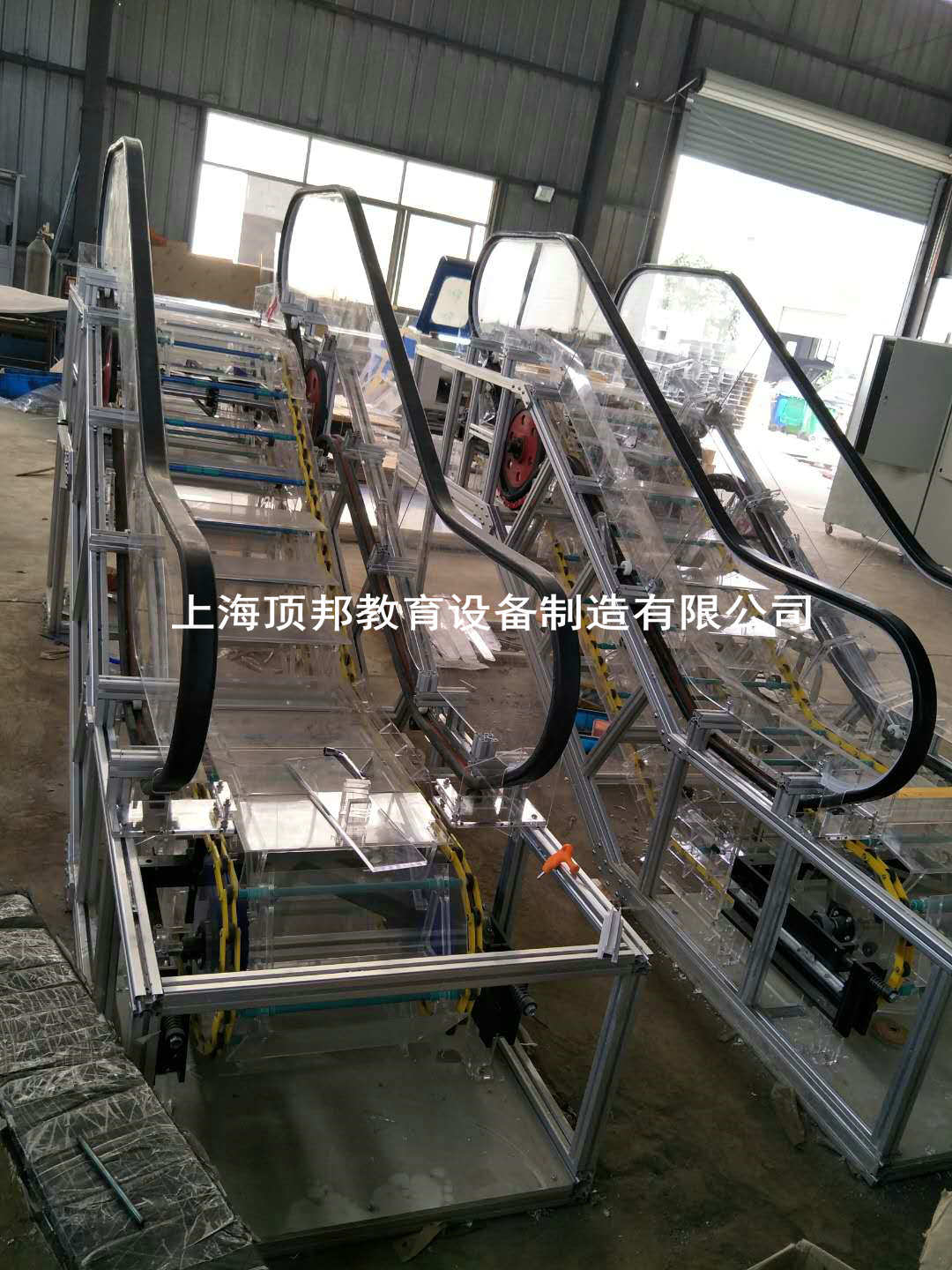

- DB-36DT 透明扶梯教学模型
一、概述
DB-36DT透明扶梯教学模型适用于职业院校、中职院校电梯技术专业学员进行自动扶梯梯级拆装、操纵和维修保养实训教学训练。扶梯模拟实训装置采用优质方管焊接密纹喷塑组装成扶梯桁架，梯级踏板系统、扶手带系统、曳引机系统，设备台架、安全检测系统，电气控制控制系统等。
二、技术参数
1、输入电源：三相四线（或三相五线）AC380V±10% ，工频50Hz；
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、扶梯尺寸：3700mm（长）×850mm（宽）×1500mm（高）；
5、提升高度：600mm；
6、控制方式：三菱FX3U-48MR。
7、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
8、整体重量：≤400kg
三、配置清单
序号 名称 主要技术指标 数量 单位 备注 1 扶梯桁架 1 套 平台周围设有扶手 2 金属桁架 1 套 含梯路导轨 3 驱动主机 额定电压：AC380；额定电流3.7A，电机功率：1.5KW；减速比：30：1，制动电压DC99V。 1 套 含电机、减速箱、制动器 4 驱动链 节距：120mm； 2 条 5 梯级 亚克力板 1 套 6 梯级传动链 亚克力板 2 条 7 张紧装置 含梯级链轮、轴、张紧小车以及梯级链的弹簧等； 1 套 8 扶手带 黑色，橡胶 2 条 9 扶手带摩擦轮 橡胶 2 个 10 扶手导轨 金属导轨和滚动轴承尼龙导轮组成； 2 套 11 扶手玻璃 材料：有机玻璃；厚度：10mm； 1 套 12 围裙板 表面材质：有机玻璃； 1 套 13 控制柜 采用可编程PLC或微机控制系统 1 套 14 楼层板 表面材质：有机玻璃； 1 套 15 扶梯安全开关 常用安全保护回路开关 1 套 16 实训工具 日常使用 1 套 详见工具清单 17 配套资料 电气原理图包括动力线路、安全回路、故障显示、接线图等，说明书包括安装说明、机械维保说明以及用户使用手册 1 套 配套工具清单序号 名称 型号/规格 数量 单位 1 卷尺 3m 1 把 2 万用表 MF47型 1 只 3 内六角扳手（组套） BM-C9 1 套 4 梅花开口两用扳手 10 1 把 5 梅花开口两用扳手 13 1 把 6 T型六角扳手 5mm 1 把 7 开口扳手 8～10 1 把 8 开口扳手 12～14 1 把 9 一字穿心螺丝批 5×75 1 把 10 十字穿心螺丝批 2×75 1 把 11 工具箱 中号 1 只 12 尖嘴钳 6寸 1 把 13 斜口钳 5寸 1 把 14 活扳手 300×36 1 把 15 钢板尺 300mm 1 把 四、实训项目
1、认识自动扶梯的组成结构名称及作用（涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等）。
2、认识自动扶梯安装保护装置的作用、安装位置、检修。
3、自动扶梯的基本安全操作与使用；
4、梯级的拆装操作；
5、梳齿板的调整；
6、扶手带的张紧的调整；
7、梯级链张紧的调整；
8、驱动链的调整；
9、制动器的调整；
10、维护保养前的基本安全知识操作与；
11、日常维护保养；
12、自动扶梯紧急救援；
13、自动扶梯安全回路故障查找及排除；
14、自动扶梯安全监控电路故障查找及排除；
15、自动扶梯动力电路故障查找及排除；
16、自动扶梯控制电路故障查找及排除。
