一、设备概述
电气安装与维修巴西vs塞尔维亚即时走地 参照世界技能大赛有关标准，并结合职业学校实训教学进行设计开发。针对职业学校电气、自动化、机电等专业技术基础课实训要求，结合工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，开发的一种通用实训平台。适合职业学校培养行业所需，具有实际操作技能和工程施工能力的专业人才和初级管理人员。装置采用钢制网孔板和铝合金型材组成基础架构，较真实的反映施工现场。配备有专用电源控制柜，施工工具线路与学生实训操作线路安全分离，控制电路电源的紧急停止及多路安全保护 措施使设备具有极高的安全可靠性。
电气安装与维修巴西vs塞尔维亚即时走地 包含工业电气设备安装架、电源配电箱、照明套件、电气控制箱、电机及驱动装置、指令与指示元件、 PLC、变频器、触摸屏、线路器材、电工工具、工具移动车、工具柜等。采用开放式、模块化、多样化、 标准化设计。通过电气系统的设计、布局安装、接线、程序设计、调试、运行、故障维修等操作，使学生 掌握电气设备安装、调试运行、维护等综合能力。

二、技术参数
工作电源：AC380±10％（三相五线）50Hz
额定功率： 0.8KW
环境温度：－10℃ ～40 ℃
相对湿度：≤85%
安全保护：电流型漏电保护、过流短路保护、失压保护、隔离变压器保护
外形尺寸：L3010×W1000×H2460mm
设备重量：200kg
PLC:主机 FX3U-16MT-ES/A，扩展模块FX2N-8EYR
变频器： 三菱FR-D740S-0.75K-CHT
伺服电机：交流伺服电机HG-KN23J-S100，驱动器 MR-JE-20A
步进电机：步进电机SL57STH56-2804A，驱动器DM542S
异步电机：三相交流异步电动机180W/380V 6个头
双速电机：双速电机 YSD7124/2 180W/380V
实训柜：含X62WT68CA6140Z35四种机床电路
三、产品结构
该设备主要由模拟房、实训柜、装配桌、电脑桌、模块架、伺服电机模块、步进电机模块、双速电机模块、交流异步电机模块、传感器模块、电源电源箱模块、电气控制箱模块、工具配件组成。
1、模拟房 整体用铝型材作骨架，中间用网孔板连接，方便安装各种实训配件和模块。网孔板用2mm厚冷轧板数控冲孔折弯后，表面静电喷涂；模拟房上方弧型设计，整体外形美观大方，
2、实训柜、装配桌、电脑桌、模块架用冷轧钢板精数控精加工而成，表面静电喷涂。其中实训柜内含X62 、T68、CA6140、 Z35四种机床电路和故障设置；装配桌底部带抽屉柜，结构稳固实用，外形美观；模块架内分多层可拆装，可存放各种实训模块。
3、智能考核单元：采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。
驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的巴西vs塞尔维亚即时走地 。
手持移动控制终端不联网时可作单机操作，当带驱动模块的巴西vs塞尔维亚即时走地 无线组网时，手持 移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
可通过 PC机或平板电脑 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
可自由设定任意一处有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
所有配备驱动模块的巴西vs塞尔维亚即时走地 ，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。

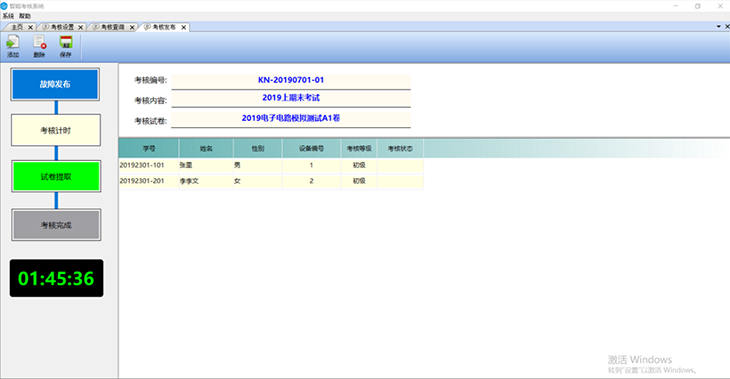

用户可选择通过无线或 RS-232 串口通讯与其它巴西vs塞尔维亚即时走地 配套的无线故障设置控制系统组成一个网络，通过主控计算机控制每一台巴西vs塞尔维亚即时走地 的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。

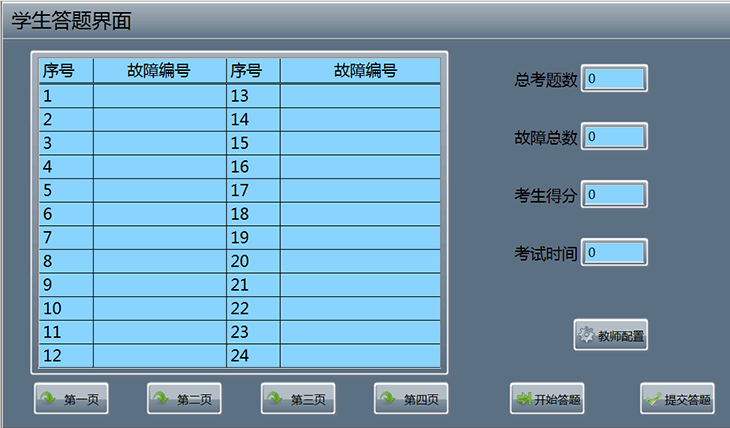

终端界面

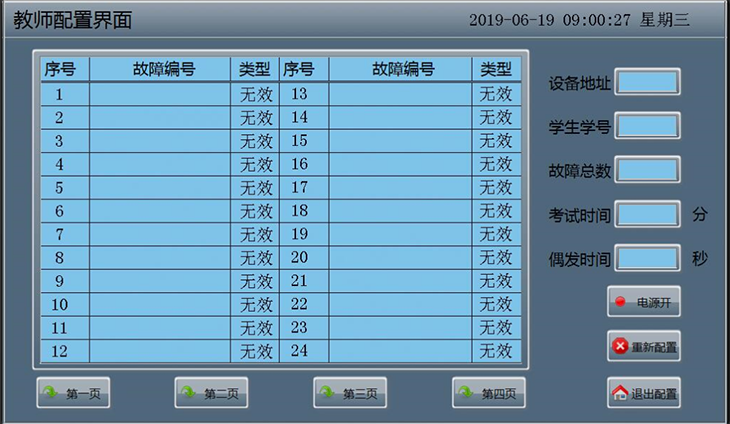

教师端界面
智慧教室综合测控系统（为了设备稳定性与美观要求产品为一体机，不接受采用功能模块拼装产品）（投标现场演示功能）：
（一）、虚拟示波器所需实现的功能：50MHz   2路波形测量功能；
（二）2路逻辑分析仪功能；
（三）1路任意波形信号发生器输出；
200MSa/s高速实时采样，50MHz带宽，波形测量完全满足教学实验要求，波形平滑不失真。
（四）2路PWM脉冲信号发生器：可设置频率、占空比。
（五）、万用表功能
1、万用表的电阻测量功能；
2、万用表的直流电压测量功能；
3、万用表的交流电压测量功能；
4、万用表的交流电流测量功能；
（六）、人机界面功能
*1、人机界面显示所测量的波形，并显示相应的量测值；
*2、可通过点击界面按钮，将所测量的波形插入实验报告模板中；
*3、学生的实验报告结果可通过点击界面按钮，统一上传到指定的教师电脑文件夹下；
（七）、实验室安全监控功能
1、环境参数测量：可同时测量显示温湿度、CO2浓度和PM2.5；
2、电气参数测量：可测量控制台电压电流，并计算出功率；
3、过流、过压、欠压（阀值可设置）报警跳闸保护；
4、安全防护：实验室环境安全监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火警）报警）；
5、节电功能：长期无人实验时，自动关闭总闸开关，实现安全和节电效果；

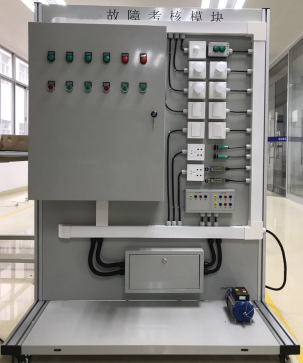

4、故障考核模块：故障考核模块采用铝合金型材作为主框架，安装板和底座使用铁板制作，4个脚安装有轮子，模块移动方便。模块具有完整的楼宇中的室内照明电路、窗帘和风扇电机控制电路，故障盒有不少于30个线路故障，可自由设置故障点的数量，故障设置切换方便。控制线路是全开放，在控制线路上进行检测，实训接近现实，方便实训任务教学和学生在实训中积累方法和经验，可进行室内照明电路、窗帘和风扇电机控制电路故障分析排除。
