• 电气动力设备安装调试技能实训装置
    电气动力设备安装调试技能实训装置

    电气动力设备安装调试技能实训装置
    一、 概述

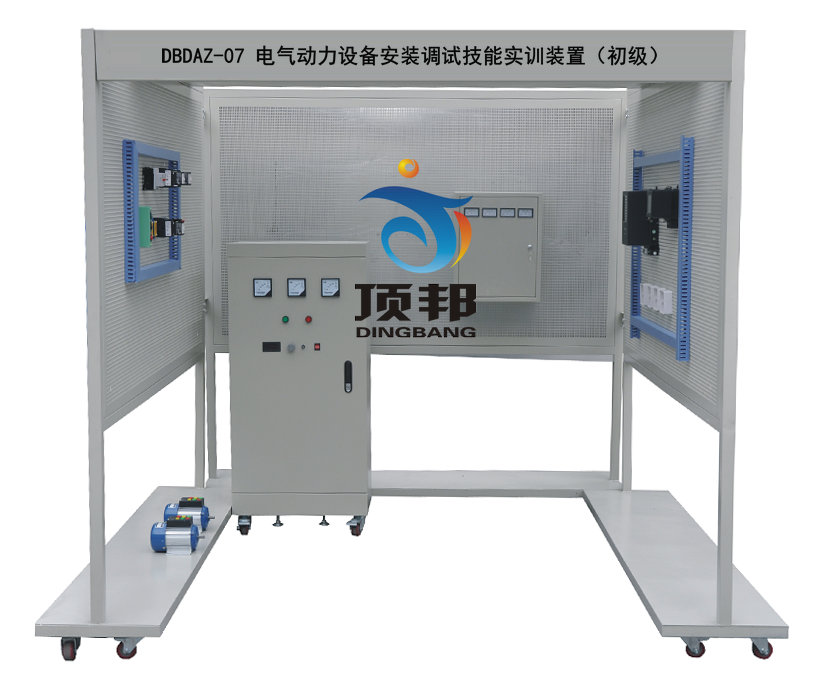

    “DBDAZ-07 电气动力设备安装调试技能实训装置”是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的巴西vs塞尔维亚即时走地 ,可完成《电气设备安装工(初级)》的电气设备安装调试技能实训,是各职业院校、技工学校、培训中心等单位对电气设备安装工技能培训的理想设备,同时也是初级电气设备安装工技能考核的理想鉴定设备。
    二、 特点
    该巴西vs塞尔维亚即时走地 在结构上以建筑模型(包含了电缆敷设备管模拟、二次接线及室内布线等典型结构)为基础,由电缆敷设、小型配电箱安装、线管布线、电动机的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。
    电缆线路施工采用角钢挑架真实模拟现场电缆施工,包括低压电缆终端及中间接头的制作。
    三、技术性能
    1.输入电压:三相四线制380V±10%  50HZ
    2.工作环境:环境温度范围为-5℃~+40℃  相对湿度<85%(25℃) 海拔<4000
    3.容量装置:<6KVA
    4.外形尺寸:2400mm×2400mm×2000mm
    四、装置配备
       1.交直流电源、电气设备配备
    (1)电源部分
    三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电。
    提供220V(0.5A)励磁电源及0~250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组,并设有直流数显电压表及切换开关。
    交流电源输出端设有过流保护及漏电保护功能。
    (2)配备一根1KV低压电缆线用于电缆敷设实训,配备一套户外型电缆终端附件和一套室内型电缆终端附件,用于低压电缆制作训练。
    (3)配备电缆支架一组,用于电缆敷设训练。
    (4)配备一套小型配电箱用于二次接线布线操作,配电箱上设有一台电压表和三只电流表
    (5)配备室内布线用线管以及配套弯头和接线端子用于二次接线操作
    (6)配备50W直流电机一台
    (8)配备180W三相鼠笼式异步电动机一台
    (9)配备硬质导线,用于室内布线
    (10)配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器,用于完成电动机控制线路的安装调试实训.
    (11)配备单相电度表、日光灯套件、白炽灯、开关、触摸开关、吸顶灯等照明器件。
    2.仪器工具
    配有电工常用工具2套(含配有电工常用工具2套(含剥线柑、尖嘴柑、
    十字螺丝刀、一字螺丝刀、斜口柑、电工刀、小钢锯及锯片等)电烙铁1把,卷尺1把数字万用表1只.
    五、实训项目
    (一)电缆线路的施工
    1.电缆支架的安装
    2.电缆的敷设
    3.电缆的户外式终端制作
    4.电缆的户内终端制作
    (二)配电设备的安装
        1.配电箱的安装
        2.断路器的安装
        3.配电箱的接线
        4.电气二次接线
    5.线管的敷设及布线
    (三)电动机的安装
    1.电机的就位安装
    2.电机的首末端判别
    3.电机机组的安装
    4.电机控制回路元器件的安装
    5.电机的接线与运行
    (四)电动机控制
    1.三相异步电动机接触器点动控制线路
    2.三相异步电动机接触器自锁控制线路
    3.三相异步电动机Y/△自动控制线路
    4.接触器联锁的正反转控制线路
    5.按钮联锁的三相异步电动机正反转控制线路
    6.双重联锁的三相异步电动机正反转控制线路
    7.三相异步电动机多地控制
    8.工作台自动往返控制线路
    9.三相异步电动机串电阻降压启动控制线路
    10.三相异步电动机能耗制动控制线路
    (四)室内照明
    1.两个开关控制一盏灯线路训练
    2.声控开关控制白炽电路训练
    3.二地控制一盏灯电路训练
    4.三地控制一盏灯电路训练
    5.日光灯线路接线训练
    6.单相电度表直接安装接线
    7.室内照明电路安装训练
     配置清单:

    序号名    称型号与规格数   量
    1单相电度表DD862-21
    2单相闸刀开关HK81
    3拉线开关4A/250V1
    4平灯头(吸顶)6A/250V2
    5园形插座T3-101
    6电流互感器LQG-0.51
    7墙壁开关座
    2
    8触摸开关118-B301
    9低压断路器DZ108-20/101
    10螺旋式保险盒RL1-15/3A3
    11直插式保险盒RT14-20/2A2
    12交流接触器CJX2-09103
    13辅助触头F4-223
    14热继电器R16B-20/31
    15通电延时时间继电器ST3PA-B/380V(0-60S)1
    16时间继电器座PF-083A1
    173H铁壳按钮
    2
    18行程开关LX9-2222
    19行程开关LX9-0012
    20倒顺开关K03-151
    21日光灯管Y210RR25/10W1
    22镇流器13W1
    23日光灯座
    2
    24大功率电阻
    3
    25二极管
    1
    26接线端子排JF5-2.5/55
    27G形导轨
    1
    28走线槽
    2米
    29螺丝
    90
    30螺丝刀十字一字各2
    31尖嘴钳
    2
    32剥线钳
    2
    33斜口钳
    2
    34电工刀
    2
    35电烙铁40W1
    36钢锯含锯片2片2
    37卷尺3M1
    38钳形电流表
    1
    40数字万用表
    1
    41三相鼠笼异步电动机380V/Y/△180W1
    42直流电机50W 220V1
    431.0单股硬线黄、绿、红、黑各1卷
    44AC220V/10KV 量程12KV6L23
    45电枢电源
    1
    46电缆支架
    1套
    4710KV、400V终端附件
    各1套
    48白色线槽302米
    49桥架50*502米
    5011位配电盒明盒1
    51 三相干式变压器3KVA(定制)1
    52机柜
    1
    53网架
    1套
    54工具柜
    1




    友情提示:

    1、货品验收:阁下收货时请检查电气动力设备安装调试技能实训装置(初级)的货品外观,核实电气动力设备安装调试技能实训装置(初级)的数量及配件,拒收处于受损状态的电气动力设备安装调试技能实训装置(初级);

    2、质保:顶邦将为阁下提供电气动力设备安装调试技能实训装置(初级)产品说明书内的质保条件和质保期,在质保范围内提供对电气动力设备安装调试技能实训装置(初级)的免费维修,超出条件承诺时提供对电气动力设备安装调试技能实训装置(初级)的有偿维修;

    3、退换货:阁下单方面原因导致的电气动力设备安装调试技能实训装置(初级)选型错误或电气动力设备安装调试技能实训装置(初级)购买数量错误,造成电气动力设备安装调试技能实训装置(初级)的退换货要求,将不被接受;

    4、货期:电气动力设备安装调试技能实训装置(初级)的发货期为参考值,如您需要了解电气动力设备安装调试技能实训装置(初级)的精确货期,请与顶邦的销售人员联系;

    5、如阁下对电气动力设备安装调试技能实训装置(初级)有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关电气动力设备安装调试技能实训装置(初级)的咨询。
